Термопреобразователи сопротивления платиновые ТСП 9721 и медные ТСМ 9721
для измерения температуры жидких и газообразных сред
| ТУ 4211-093-02566540-2011
Термометры могут применяться для измерения температуры движущихся сред при предельных скоростях потока (таблица), при этом может использоваться защитная гильза ДДШ 4 819 015
Термометры имеют разборную конструкцию и состоят из защитной арматуры и термометрической вставки ВТ ТСП, ВТ ТСМ.
По требованию заказчика термовставка может поставляться как самостоятельное изделие.
Необходимо, чтобы длина термопреобразователя соответствовала длине термовставки в соответствии с таблицей.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТСП 9721 |
ТСМ 9721 |
|
диапазон измеряемых температур, °C |
-50…+500 |
-50…+150 |
|
номинальная статическая характеристика |
50П; 100П |
50М; 100М |
|
класс допуска |
В |
|
|
время термической реакции, с |
80 |
|
|
степень защиты от пыли и воды |
IP55 |
|
|
материал защитной арматуры |
12Х18Н10Т; головка алюминиевый сплав |
|
|
номинальное значение α, °Cˉ¹; (W100) |
0,00391 |
0,00428 |
|
диапазон условных давлений, МПа |
0,4; 6,3 |
|
|
устойчивость к вибрации |
N3 |
|
|
вид климатического исполнения |
У2, Т2 |
|
|
масса, кг, не более |
0,62…0,94 |
|
|
средняя наработка до отказа, ч, не менее |
70 000 |
|
|

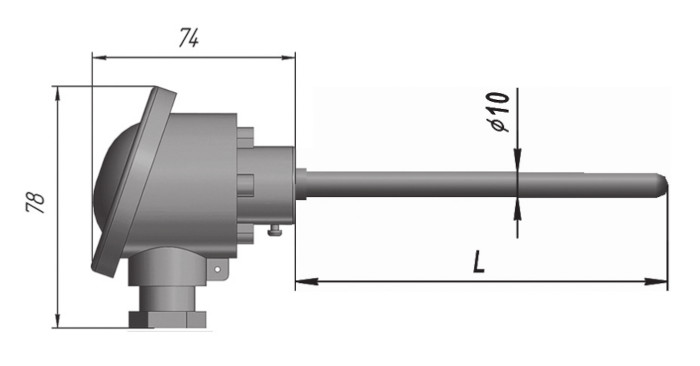

Рис.1 |
|||||||
|
|
|||||||
|
КОН-СТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
НСХ |
КОН-СТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
НСХ |

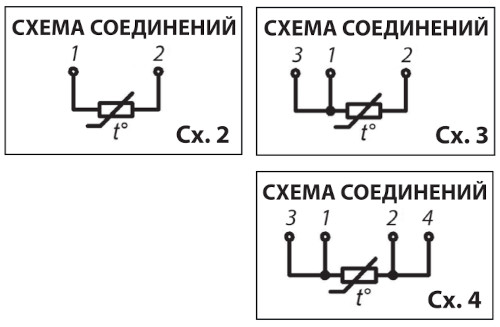

Схе-ма |
L, мм |
Ру, МПа |
Мас-са, кг |
|
ТСП 9721 |
|||||||
|
-00 |
50П |
-24 |
100П |
3 |
320 |
0,4 |
0,62 |
|
-01 |
-25 |
500 |
0,66 |
||||
|
-02 |
-26 |
800 |
0,76 |
||||
|
-03 |
-27 |
1000 |
0,80 |
||||
|
-04 |
-60 |
4 |
320 |
0,62 |
|||
|
-05 |
-61 |
500 |
0,66 |
||||
|
-06 |
-62 |
800 |
0,76 |
||||
|
-07 |
-63 |
1000 |
0,80 |
||||
|
ТСМ 9721 |
|||||||
|
-00 |
50П |
-14 |
100М |
2 |
320 |
0,4 |
0,62 |
|
-01 |
-15 |
500 |
0,66 |
||||
|
-02 |
-16 |
800 |
0,76 |
||||
|
-03 |
-17 |
1000 |
0,80 |
||||
|
-28 |
50М |
-42 |
3 |
320 |
0,62 |
||
|
-29 |
-43 |
500 |
0,66 |
||||
|
-30 |
-44 |
800 |
0,76 |
||||
|
-31 |
-45 |
1000 |
0,80 |
||||
|
-56 |
-70 |
4 |
320 |
0,62 |
|||
|
-57 |
-71 |
500 |
0,66 |
||||
|
-58 |
-72 |
800 |
0,76 |
||||
|
59 |
-73 |
1000 |
0,80 |
||||
Таблица соответствия вставки термометрической ДДШ5.182.126 ТСП ВТ исполнениям ТСП 9721
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
|||||
|
ТСП 9721 |
ВТ ТСП |
ТСП 9721 |
ВТ ТСП |
ТСП 9721 |
ВТ ТСП |
|
.124-00 |
.126-00 |
.124-28 |
.126-22 |
.124-56 |
.126-49 |
|
-01 |
-03 |
-29 |
-23 |
-57 |
-50 |
|
-02 |
-07 |
-30 |
-24 |
-58 |
-52 |
|
-03 |
-09 |
-31 |
-26 |
-59 |
-54 |
|
-04 |
-00 |
-32 |
-27 |
-60 |
-55 |
|
-05 |
-01 |
-33 |
-28 |
-61 |
-58 |
|
-06 |
-02 |
-34 |
-30 |
-62 |
-62 |
|
-07 |
-04 |
-35 |
-32 |
-63 |
-64 |
|
-08 |
-05 |
-48 |
-44 |
-64 |
-55 |
|
-09 |
-06 |
-49 |
-47 |
-65 |
-56 |
|
-10 |
-08 |
-50 |
-51 |
-66 |
-57 |
|
-11 |
-10 |
-51 |
-53 |
-67 |
-59 |
|
-24 |
-22 |
-52 |
-44 |
-68 |
-60 |
|
-25 |
-25 |
-53 |
-45 |
-69 |
-61 |
|
-26 |
-29 |
-54 |
-46 |
-70 |
-63 |
|
-27 |
-31 |
-55 |
-48 |
-71 |
-65 |
Таблица соответствия вставки термометрической ДДШ5.182.127 ТСМ ВТ исполнениям ТСМ 9721
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
|||||
|
ТСП 9721 |
ВТ ТСП |
ТСП 9721 |
ВТ ТСП |
ТСП 9721 |
ВТ ТСП |
|
.129-00 |
.127-02 |
.129-28 |
.127-28 |
.129-56 |
.127-54 |
|
-01 |
-03 |
-29 |
-23 |
-57 |
-50 |
|
-02 |
-07 |
-30 |
-24 |
-58 |
-52 |
|
-03 |
-09 |
-31 |
-26 |
-59 |
-54 |
|
-04 |
-00 |
-32 |
-27 |
-60 |
-55 |
|
-05 |
-01 |
-33 |
-28 |
-61 |
-58 |
|
-06 |
-02 |
-34 |
-30 |
-62 |
-62 |
|
-07 |
-04 |
-35 |
-32 |
-63 |
-64 |
|
-08 |
-05 |
-48 |
-44 |
-64 |
-55 |
|
-09 |
-06 |
-49 |
-47 |
-65 |
-56 |
|
-10 |
-08 |
-50 |
-51 |
-66 |
-57 |
|
-11 |
-10 |
-51 |
-53 |
-67 |
-59 |
|
-24 |
-22 |
-52 |
-44 |
-68 |
-60 |
|
-25 |
-25 |
-53 |
-45 |
-69 |
-61 |
|
-26 |
-29 |
-54 |
-46 |
-70 |
-63 |
|
-27 |
-31 |
-55 |
-48 |
-71 |
-65 |
|
Рис |
Длина монтажной части L, мм |
Предельная скорость потока, м/с |
|||
|
без гильзы |
с без гильзы с гильзой |
||||
|
пар |
вода |
пар |
вода |
||
|
2 |
120; 160 |
25 |
1,5 |
40 |
4 |
|
200; 250; 320; 400; 500; 630 |
15 |
0,5 |
25 |
2,5 |
|
|
800; 1000 |
3 |
0,25 |
5 |
0,5 |
|
|

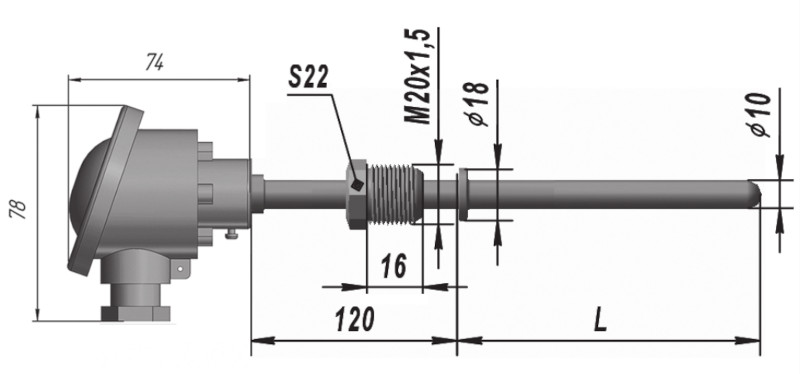

Рис.2 |
|||||||
|
|
|||||||
|
КОН-СТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
НСХ |
КОН-СТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
НСХ |
Схе-ма |
L, мм |
Ру, МПа |
Мас-са, кг |
|
ТСП 9721 |
|||||||
|
-04 |
50П |
-28 |
100П |
3 |
200 |
6,3 |
0,63 |
|
-05 |
-29 |
250 |
0,64 |
||||
|
-06 |
-30 |
320 |
0,66 |
||||
|
-07 |
-31 |
400 |
0,68 |
||||
|
-08 |
-32 |
500 |
0,72 |
||||
|
-09 |
-33 |
630 |
0,75 |
||||
|
-10 |
-34 |
800 |
0,78 |
||||
|
-11 |
-35 |
1000 |
0,84 |
||||
|
-52 |
-64 |
4 |
200 |
0,63 |
|||
|
-53 |
-65 |
250 |
0,64 |
||||
|
-54 |
-66 |
320 |
0,66 |
||||
|
-55 |
-67 |
400 |
0,68 |
||||
|
-56 |
-68 |
500 |
0,72 |
||||
|
-57 |
-69 |
630 |
0,75 |
||||
|
-58 |
-70 |
800 |
0,78 |
||||
|
-59 |
-71 |
1000 |
0,84 |
||||
|
ТСМ 9721 |
|||||||
|
-04 |
50М |
-18 |
100М |
2 |
120 |
6,3 |
0,60 |
|
-05 |
-19 |
160 |
0,62 |
||||
|
-06 |
-20 |
200 |
0,63 |
||||
|
-07 |
-21 |
250 |
0,64 |
||||
|
-08 |
-22 |
320 |
0,66 |
||||
|
-09 |
-23 |
400 |
0,68 |
||||
|
-10 |
-24 |
500 |
0,82 |
||||
|
-11 |
-25 |
630 |
0,85 |
||||
|
-12 |
-26 |
800 |
0,88 |
||||
|
-13 |
-27 |
1000 |
0,94 |
||||
|
-32 |
-46 |
3
|
120 |
0,60 |
|||
|
-33 |
-47 |
160 |
0,62 |
||||
|
-34 |
-48 |
200 |
0,63 |
||||
|
-35 |
-49 |
250 |
0,64 |
||||
|
-36 |
-50 |
320 |
0,66 |
||||
|
-37 |
-51 |
400 |
0,68 |
||||
|
-38 |
-52 |
500 |
0,82 |
||||
|
-39 |
-53 |
630 |
0,85 |
||||
|
-40 |
-54 |
800 |
0,88 |
||||
|
-41 |
-55 |
1000 |
0,94 |
||||
|
-60 |
-56 |
4 |
120 |
0,60 |
|||
|
-61 |
-57 |
160 |
0,62 |
||||
|
-62 |
-58 |
200 |
0,63 |
||||
|
-63 |
-59 |
250 |
0,64 |
||||
|
-64 |
-60 |
320 |
0,66 |
||||
|
-65 |
-61 |
400 |
0,68 |
||||
|
-66 |
-62 |
500 |
0,82 |
||||
|
-67 |
-63 |
630 |
0,85 |
||||
|
-68 |
-64 |
800 |
0,88 |
||||
|
-69 |
-65 |
1000 |
0,94 |
||||
ВСТАВКА ТЕРМОМЕТРИЧЕСКАЯ ДДШ5.182.126 ТСП ВТ, ДДШ5.182.127 ТСМ ВТ, ДДШ5.182.126 ТСП ВТ, ДДШ5.182.127 ТСМ ВТ
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТСП 9721-01 ТУ 4211-093-02566540-2011»
