Преобразователи измерительные ПИ 1601-ТС-4-20 с унифицированным токовым выходным сигналом 4-20 мА
для измерения и преобразования сигналов термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) по ГОСТ 6651-2009 в унифицированный токовый выходной сигнал 4-20 мА.
| МКСН.405591.003 ТУ
Преобразователь устанавливается в головку датчика температуры, обеспечивает измерение сигналов ТС и выдает унифицированный токовый выходной сигнал 4-20 мА. Преобразователь является одноканальным однофункциональным микропроцессорным устройством с линейной зависимостью выходного сигнала от измеренной температуры.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
|
Устойчивость к воздействию климатических факторов по ГОСТ Р 52931-2008 |
С4 |
|
- температура окружающей среды, °С |
от - 40 до +80 |
|
- влажность (без конденсации влаги) при 35 °С, %, не более |
95 |
|
- режим работы |
непрерывный |
ПРЕДЕЛЫ ДОПУСКАЕМОЙ ОСНОВНОЙ ПРИВЕДЁННОЙ ПОГРЕШНОСТИ ПРЕОБРАЗОВАТЕЛЯ ПИ 1601 ТС 4 20
|
Пределы измерений, °C |
Предел допускаемой основной приведенной погрешности, % |
Класс точности |
|
600...796 |
±0,15 |
0,15 |
|
400...599 |
±0,2 |
0,2 |
|
300...399 |
±0,25 |
0,25 |
|
200...299 |
±0,4 |
0,4 |
|
100...199 |
±0,5 |
0,5 |
|
50..99 |
±1,0 |
1,0 |
|
25...49 |
±1,5 |
1,5 |
(Пределы измерений - алгебраическая разность между верхней и нижней границами диапазона измерений)
ТИПЫ ПОДКЛЮЧАЕМЫХ ТС:
|
Тип ТС |
Сопро-тивление, Ом |
Температурный коэффициент α по ГОСТ 6651-2009, °С-1 |
Максимальный диапазон измерения, °C |
|
100П |
100 |
0,00391 |
- 196 … + 600 |
|
Pt100 |
0,00385 |
- 196 … + 600 |
|
|
100М |
0,00428 |
- 100 … + 200 |
|
|
50П |
50 |
0,00391 |
- 196 … + 600 |
|
Pt50 |
0,00385 |
- 196 … + 600 |
|
|
50М |
0,00428 |
- 100 … + 200 |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Значение |
|
Номинальное напряжение электропитания, В |
24±1,2 |
|
Диапазон допустимых питающих напряжений, В |
от 11 до 30 |
|
Уровень выходного унифицированного сигнала постоянного тока, мА |
4-20 |
|
Максимальный диапазон выходного тока, мА |
от 3,8 до 20,5 |
|
Уровень аварийного токового сигнала в зависимости от конфигурации, мА |
3,2; 3,6; 21; 22 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Время установление выходного сигнала, с, не более |
1 |
|
Время демпфирования входного сигнал (время усреднения измерений), с |
от 1 до 30 |
|
Потребляемая мощность, Вт, не более |
0,67 |
|
Степень защиты, обеспечиваемая оболочкой |
IР40 |
|
Масса, кг, не более |
0,05 |
|
Средняя наработка на отказ при номинальном напряжении питания, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
12 |
|
Межповерочный интервал, лет |
4 |
|

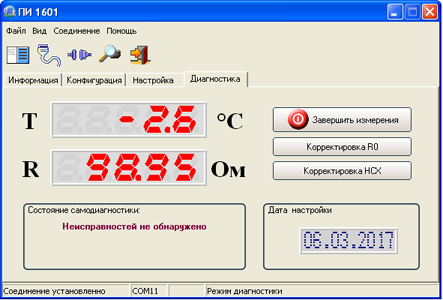

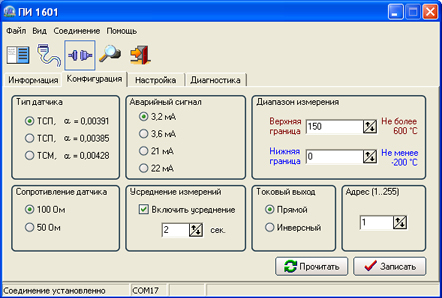

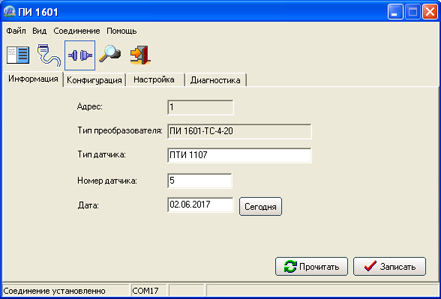

Интерфейс подключения к ПК |
USB |
|
Гальваническая развязка входных цепей от выходных |
отсутствует |
|
Схема подключения ТС к преобразователю |
2-х, 3-х или 4-х проводная |
|
Сопротивление каждого провода подключения ТС к преобразователю, Ом, не более |
2,5 |
|
Сопротивления нагрузки, Ом, не более 500 при напряжении питания |
24 В |

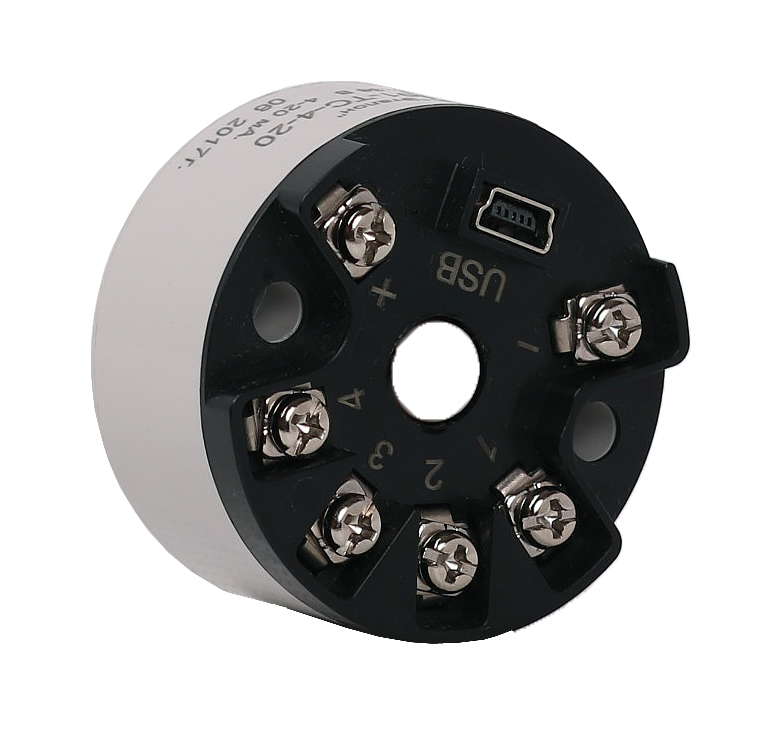

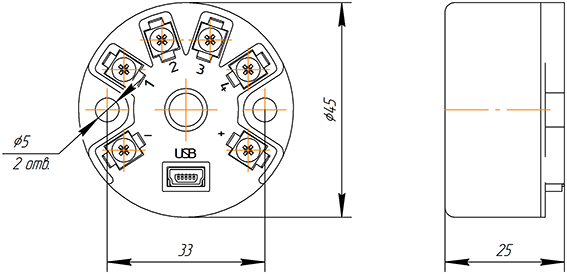

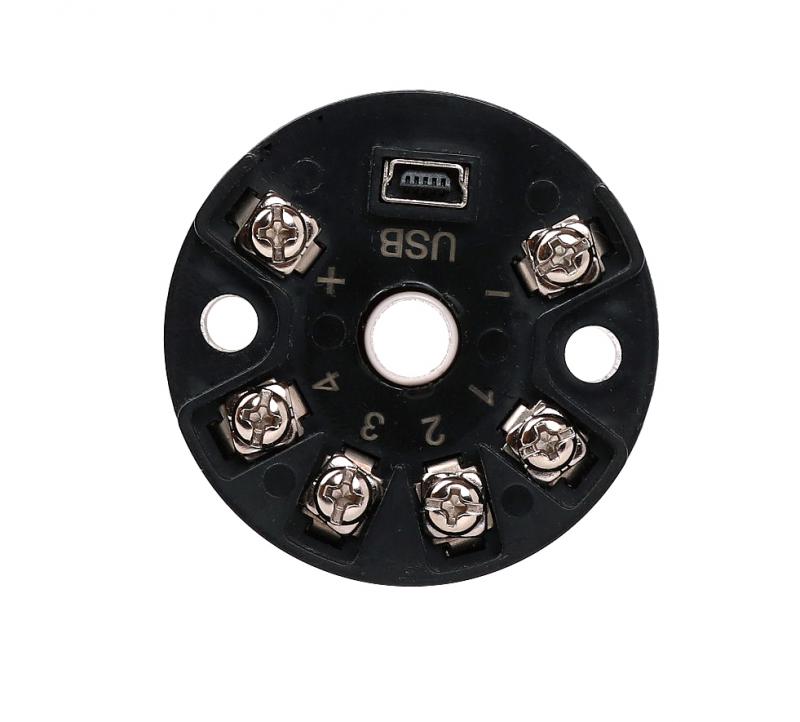

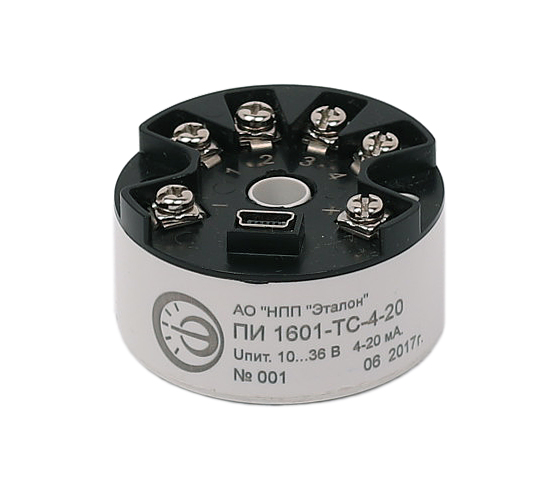

Внешний вид и габаритные размеры преобразователя ПИ 1601-ТС-4-20
КОМПЛЕКТНОСТЬ:
- преобразователь ПИ 1601-ТС-4-20 - 1 шт.;
- руководство по эксплуатации МКСН.405591.003 РЭ - 1 экз.;
- комплект монтажных частей - 1 комплект.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Преобразователь измерительный ПИ 1601-ТС-4-20»
Вопросы - Ответы
Светлана (не проверено)
Добрый день. Возможно ли применение преобразователя ПИ 1601-ТС-4-20 с термопреобразователем ТСП-9201 с четырехпроводной схемой подключения? Всуществующая опрос возник в связи с тем, что комплектно с насосом поставляются ТСП9201, но АСУТП не имеет модулей, работающих с сигналами 100П. Или подскажите другое решение вышеуказанной проблемы.
etalon
Добрый день, Светлана!
Использовать можно, ПИ 1601-ТС-4-20 работает с термометрами сопротивления 100П как по 3-х так и по 4-х проводной схеме.
Стоит учитывать ограничение по сопротивлению проводов подключения термопреобразователя, которое для ПИ 1601-ТС-4-20 составляет 2,5 Ом для каждого провода.
Для остальных исполнений ПИ 1601 ограничение по сопротивлению проводов подключения термопреобразователей - 25 Ом для каждого провода.
Павел (не проверено)
Добрый день
уточните у Вас протокол HART есть на данных ПИ ?
