Оборудование для геотехнического мониторинга

В Российской Федерации общая площадь вечномерзлых грунтов составляет около 63% территории. На этой территории существует и развивается почти весь газодобывающий комплекс, значительная часть нефтедобычи, добыча цветных металлов, золота и алмазов; проходят газо- и нефтепроводы, железные и автомобильные дороги; расположены города и поселки с аэродромами и другой инфраструктурой. Многолетнемерзлые основания при приложении тепловых и механических нагрузок оказываются неустойчивыми при техногенном воздействии. Считавшиеся ранее твердомерзлыми грунты переходят в пластичномерзлое состояние, изменяется их водный режим, появляются таликовые зоны, увеличиваются глубина сезонно-талого слоя, идет процесс техногенного обводнения и засоления, активизируются опасные криогенные процессы.

Для предотвращения рисков возникновения негативных последствий (деформаций зданий и сооружений) и затрат на их ремонт и восстановление, необходимо вести постоянный геотехнический мониторинг и внедрять различные методы обеспечения эксплуатационной надежности объектов на всех стадиях жизненного цикла сооружений.

Для этих целей АО «НПП «Эталон» разработало оборудование для геотехнического мониторинга, которое предназначено для полевого определения температуры грунтов согласно ГОСТ 25358-2012. Внедрение разработанных технических решений позволяет повысить точность измерений и надежность, упростить существующие системы мониторинга температур, расширить области их применения.

Разработчики АО «НПП «Эталон» предприняли попытку устранить недостатки известных систем мониторинга температур, таких как: сложность, дороговизна, низкая точность измерений и слабая герметичность, которая приводит к отказу устройств в условиях промышленной применяемости.

Архитектура разработанных измерительных систем очень гибкая и позволяет в зависимости от поставленной задачи осуществлять оперативный, автономный или непрерывный мониторинг температуры грунта под основаниями зданий и сооружений, вдоль земляного полотна железных дорог, тем самым обеспечивая работоспособность и безопасность функционирования объектов в условиях вечной мерзлоты.

Оборудование для геотехнического мониторинга
Оборудование для геотехнического мониторинга

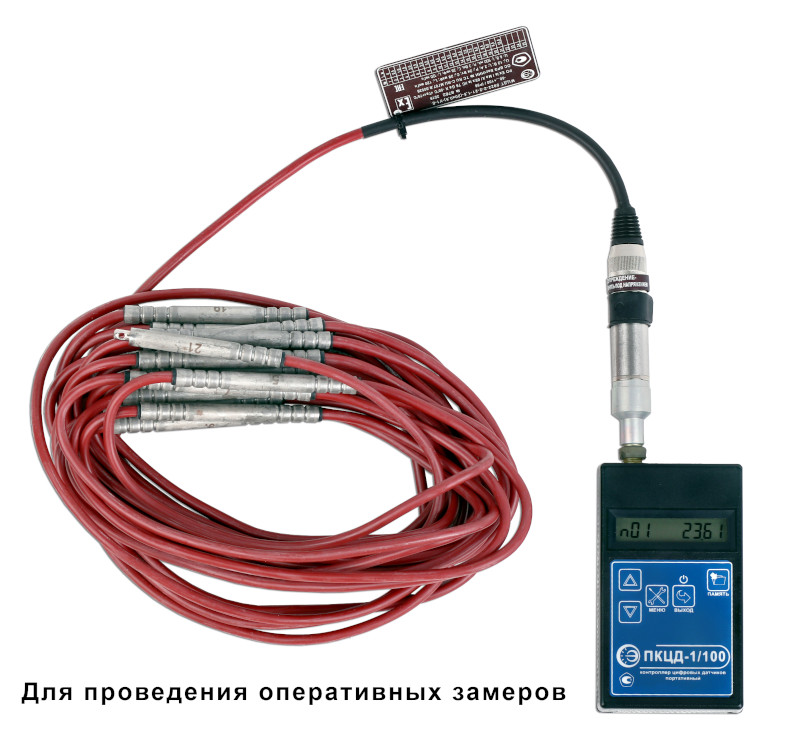

Для проведения оперативных замеров используется комплект оборудования для геотехнического мониторинга, состоящий из переносной портативный контроллер термокос ПКЦД-1/100 и термокосы МЦДТ 0922. ПКЦД-1/100 позволяет устойчиво считывать показания термокос с интервалом опроса от 10 секунд до 1 часа, а также сохранять информацию об измеренной температуре каждого датчика в термокосе в энергонезависимой памяти прибора. Термокоса МЦДТ 0922 обладает малой тепловой инерцией, кабель сохраняет гибкость при эксплуатации даже в условиях отрицательных температур.

Таким образом, пользователь может разместить на различных объектах (в термометрических скважинах) несколько десятков термокос и в течение 10…40 мин провести замеры, оценить результаты и сохранить данные с термокос о температуре каждого объекта с помощью одного контроллера ПКЦД-1/100 с последующей передачей и обработкой на ПК.

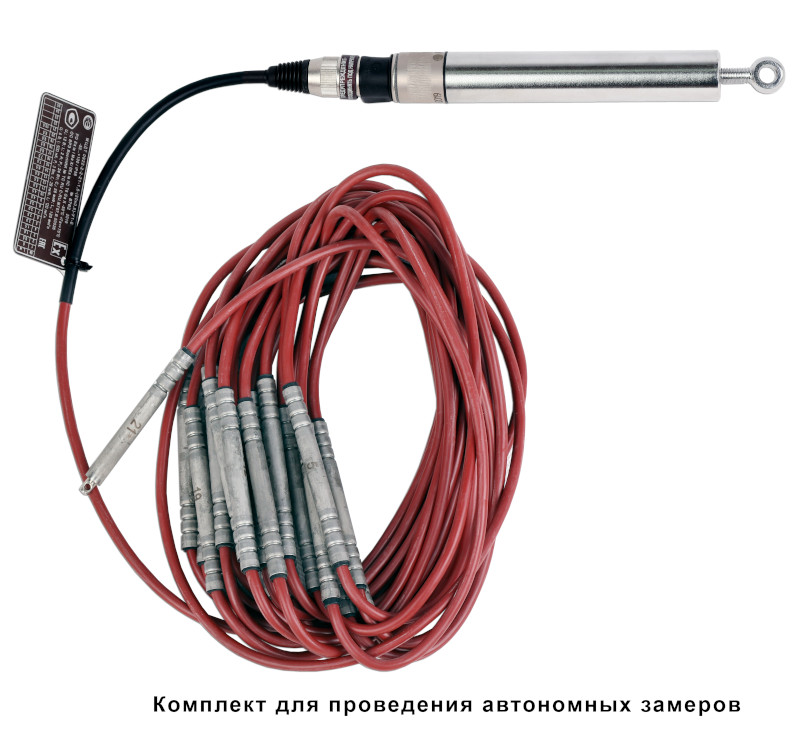

Для проведения автономных замеров температурных полей удаленных и труднодоступных объектов (термометрических скважин) используется комплект оборудования для геотехнического мониторинга, состоящий из логгеров термокос ЛЦД-1/100-СД и термокос МЦДТ 0922 или МЦДТ 1201. Логгер совместно с термокосой размещается в термометрической скважине ниже уровня земли и работает автономно в течение нескольких лет.

Измеренные значения температуры с термокосы записываются на карту памяти формата MicroSD, расположенную внутри логгера. Сбор данных проводится путем извлечения карты из логгера, либо ее заменой на новую, либо копированием файла с данными на ПК в виде архива.



Время непрерывной работы логгера с термокосой без замены элемента питания зависит от количества одновременно подключаемых датчиков и периода проведения измерений. Например, при сохранении измерений два раза в сутки с термокосы, состоящей из 10 датчиков, логгер автономно без замены питания проработает около 10 лет.

Для решения задач по автономному мониторингу и передаче данных по беспроводной линии связи используется вариант на базе логгеров ЛЦД-1/100-РМ.

Для решения задач непрерывного мониторинга температуры и оповещения об ее критических изменениях под зданиями и сооружениями, рекомендуется использовать стационарные контроллеры термокос СКЦД-6/200 с использованием линии связи RS-485, и термокос МЦДТ 0922 и (или) МЦДТ 1201. К каждому контроллеру можно подключить от одной до шести термокос, содержащих суммарно до 200 датчиков.

Порядок подключения термокос произвольный, контроллер сам определяет конфигурацию получившейся системы и проводит сканирование каналов для обнаружения подключения/отключения термокос с интервалом 5 секунд.

Информация об измеряемой температуре выводится на ПК с помощью специально разработанного программного обеспечения «VIPER» позволяет в реальном времени отслеживать малейшие изменения температуры и сигнализировать, если ее величина превысила допустимую норму.
