Автоматизированное рабочее место для поверки термометров сопротивления АРМ ПТС

Скачать pdf
Цена и срок изготовления
по запросу

предназначено для проведения автоматизированной поверки и градуировки термопреобразователей сопротивления (ТС) в соответствии с ГОСТ 8.461-2009 и комплектов ТС, предназначенных для измерения разности температур.


  Программное обеспечение на АРМ ПТС

| ТУ 50-00  ДДШ1.270.004 ТУ

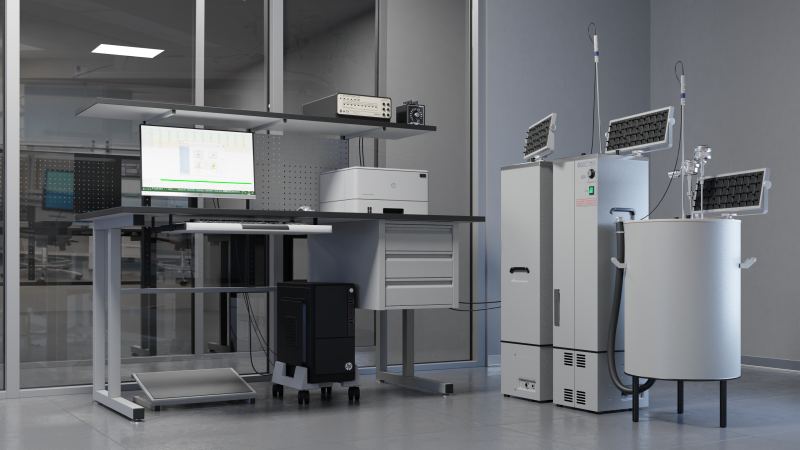

АРМ ПТС представляет собой блочно-модульный метрологический комплекс, состоящий из отдельных изделий, объединенных измерительным коммутатором КИ9901 и управляемый с помощью персонального компьютера.

Рабочее место АРМ ПТС работает под управлением программного обеспечения.



ФУНКЦИИ АРМ ПТС:

  • управление режимом работы измерительного коммутатора, ко входу которого подключаются поверяемые датчики температуры и образцовый термометр сопротивления;
  • управление режимом работы регулируемого термостата (в составе рабочего места может работать до трех регулируемых термостатов);
  • поверка термопреобразователей сопротивления (ТС) с НСХ преобразования Pt10, 10П, 10М, Pt50, 50П, 50М, Pt100, 100П, 100М, Pt500, 500П, Pt1000, 1000П по двух-, трех- и четырехпроводным схемам подключения по ГОСТ 6651-2009;
  • поверка комплектов термопреобразователей сопротивления (ТС), предназначенных для измерения разности температур;
  • градуировка термопреобразователей сопротивления (ТС);
  • просмотр результатов предыдущих поверок;
  • проведение метрологического обслуживания АРМ с формированием соответствующих протоколов;
  • обеспечение доступа к подробному файлу справки, содержащему текстовую и графическую информацию в объеме, достаточном для обучения неподготовленного пользователя работе с АРМ ПТС.



При проведении поверки (градуировки) в нескольких температурных точках достаточно указать значения этих точек или границы температурного диапазона и шаг перестройки по температуре (остальная часть поверочных работ выполняется установкой автоматически, без участия поверителя).



Комплектуем рабочее место поверителя под ключ:

  • осуществляем поставку оборудования;
  • осуществляем поставку мебели и оргтехники;
  • выполняем пусконаладочные работы;
  • проводим обучение персонала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АРМ ПТС

Диапазон температур, в котором возможно проведение поверки и калибровки

определяется диапазоном температур, воспроизведение которых обеспечивают используемые термостаты

Типы поверяемых датчиков

медные и платиновые термометры сопротивления с R0 не более 1000 Ом

Пределы допускаемой относительной погрешности измерения сопротивления, %

0,01

Пределы допускаемого среднего квадратического отклонения (CKO) случайной составляющей погрешности, %, не более

0,001

Типы поверяемых датчиков по ГОСТ 6651-2009



Pt10, Pt50, Pt100, Pt500, Pt1000, 10П, 10М, 50П, 50М, 100П, 100М, 500П, 1000П

Количество одновременно поверяемых датчиков, шт.

до 10

Классы поверяемых датчиков по ГОСТ Р 8.625-2006

АА, A, B, C

Схема подключения датчиков

2-х, 3-х, 4-х проводная

Время измерения по одному каналу, с

5 ...16

Время установления рабочего режима, ч, не более

2, определяется временем выхода термостата на заданный режим

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.1

Температура окружающего воздуха, °С

20±5

Питание

~ 220 В; 50 Гц

Потребляемая мощность КИ9901*, Вт

15

Габаритные размеры КИ9901 (без клеммной панели)*, мм, не более

270х110х355

Масса КИ9901*, кг, не более

4

* ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ термостатов, криостатов и др. составных частей АРМ ПТС – см. ОПИСАНИЕ в разделе “МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ”



ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«АРМ ПТС в комплекте:

  • обязательный комплект поставки,
  • термостат нулевой ТН-2М - 1 шт.;
  • термостат паровой ТП-2 - 1 шт.»







Комплектуем рабочее место поверителя под ключ:

  • осуществляем поставку оборудования;
  • осуществляем поставку мебели и оргтехники;
  • выполняем пусконаладочные работы;
  • проводим обучение персонала.

Примечание: допускается замена термостатов другими средствами воспроизведения температуры с характеристиками не хуже заданных.


КОМПЛЕКТНОСТЬ:

НАИМЕНОВАНИЕ

ОБОЗНАЧЕНИЕ

КОЛ-ВО

Коммутатор измерительный 1)

КИ 9901

1 шт.

Термостат нулевой 3), 4)

ТН-1М ТУ50-95 ДДШ2.998.004ТУ

1 шт.

Термостат паровой 3), 4)

ТП-2 ТУ 3443-003-02566540-2003

1 шт.

Термостат регулируемый 3), 4), 5)

ТР-IМ ТУ50-96 ДДШ2.998.006ТУ

1 шт.

Комплект ЗИП 1)

Согласно ведомости ЗИП

ДДШ1.270.004ЗИ 1

1

Компьютер 2), 3)

IBM РС 486 и выше

1 шт.

Принтер 3)



1 шт.

Эталонный термометр сопротивления 2), 3)

ЭТС-100 ХД2.821.066

1 шт.

Удлинитель сетевой 3)



1 экз.

Программное обеспечение 1)

ДДШ1.270.004 ПО

1

Руководство по эксплуатации 1)

ДДШ1.270.004 РЭ

1 экз.

Методика поверки 1)

МП 37-221-01

1 экз.

Паспорт 1)

ДДШ1.270.004 ПС

1 экз.
1) – входит в минимальный КОМПЛЕКТ;
2) – наличие в составе установки обязательно;
3) – наличие в комплекте поставки установки определяется заказчиком;
4) – номенклатура и количество термостатов определяется заказчиком;
5) – теплоноситель ПМС-100 поставляется ПО ОТДЕЛЬНОЙ ЗАЯВКЕ потребителя.
