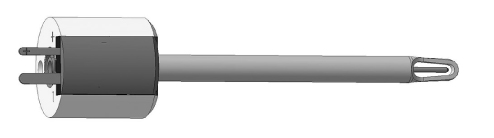

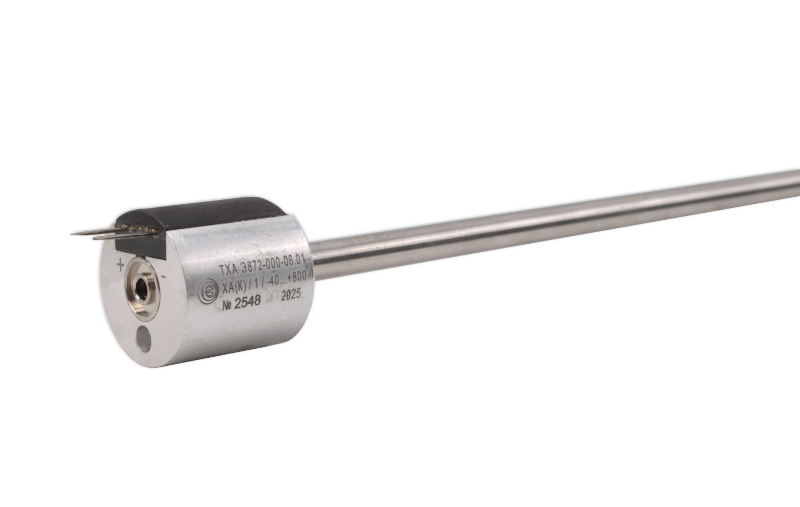

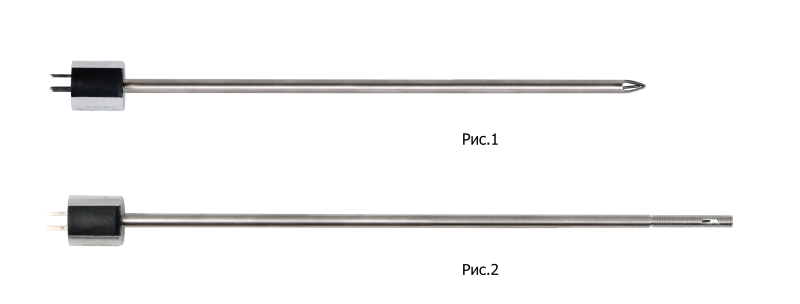

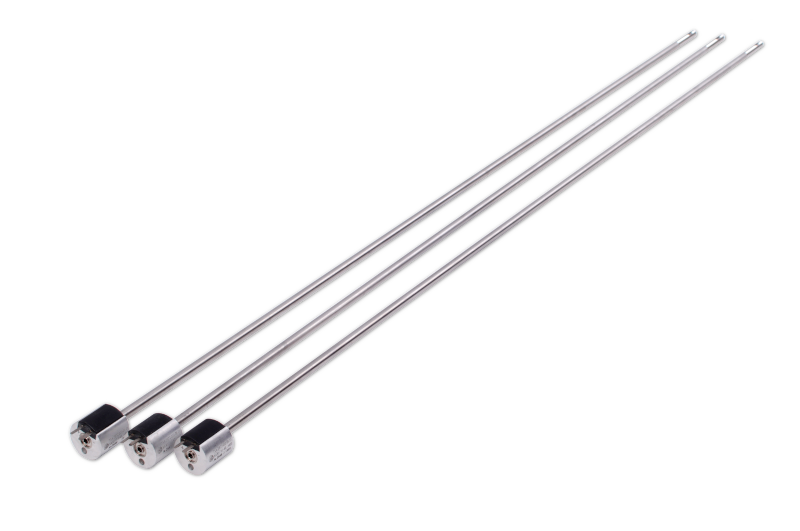

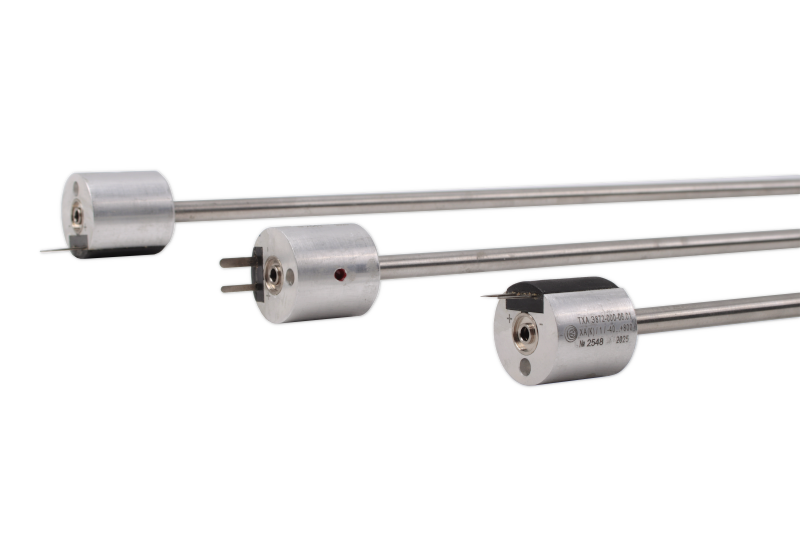

Вставка термометрическая ТХА Э872-000
для измерения температуры жидких и газообразных сред, в том числе в составе газоанализаторов, для измерения температуры отходящих газов топливосжигающих установок.
- Термоэлемент изготовлен из кабеля в металлической оболочке с минеральной изоляцией.
- Термовставка обеспечивает герметичность при проверке избыточным условным давлением 0,2...0,3 МПа.
- Электрическое сопротивление изоляции между частями термопары и контактами не менее 100 МОм.
- Средний срок службы - 5 лет.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по МКСН.403221.040 ПС |
ТХА Э872-000 |
|
диапазон измеряемых температур, °C |
-40...+800 |
|
номинальная статическая характеристика |
ХА(К) |
|
класс допуска |
2 |
|
показатель тепловой инерции, с |
10 |
|
степень защиты от пыли и воды |
IP00 |
|
материал защитной арматуры |
12Х18Н10Т |
|
исполнение рабочего спая |
изолирован |
|
диапазон условных давлений, МПа |
0,3 |
|
вид климатического исполнения |
У3 |
|

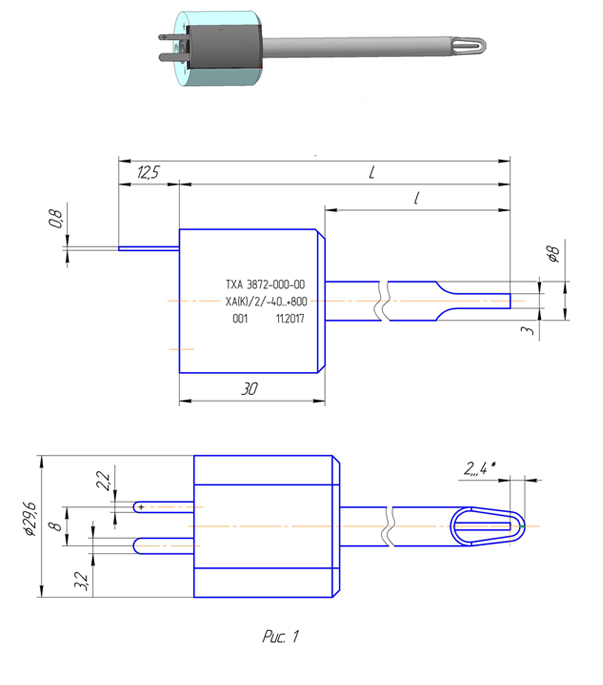

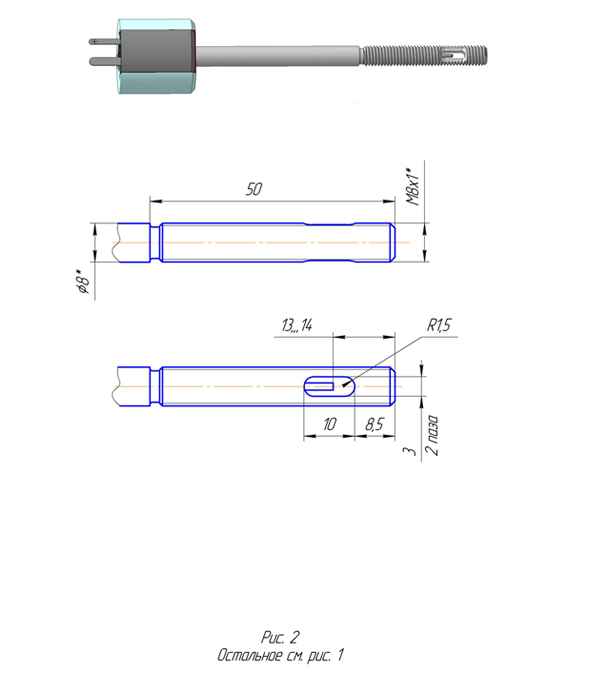

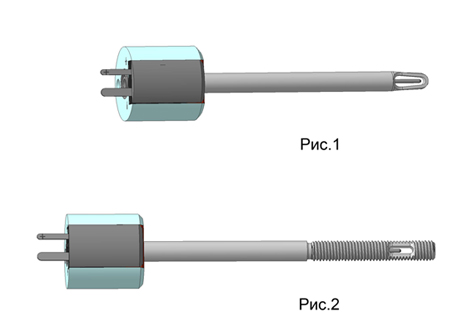

КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Рис. |
l, мм |
L, мм |
L1, мм |
Масса, кг |
|
-00 |
1 |
302 |
332 |
344,5 |
0,116 |
|
-01 |
752 |
782 |
794,5 |
0,2 |
|
|
-02 |
1502 |
1532 |
1544,5 |
0,339 |
|
|
-03 |
2470 |
2500 |
2512,5 |
0,520 |
|
|
-04 |
2 |
302 |
332 |
344,5 |
0,139 |
|
-05 |
752 |
782 |
794,5 |
0,254 |
|
|
-06 |
1002 |
1032 |
1044,5 |
0,316 |
|
|
-07 |
1502 |
1532 |
1544,5 |
0,443 |
|
|
-08 |
2002 |
2032 |
2044,5 |
0,570 |
|
|
-09 |
1 |
1002 |
1032 |
1044,5 |
0,290 |
|
-10 |
2002 |
2032 |
2044,5 |
0,544 |
|
| -11 | 2 | 182 | 212 | 224,5 | 0,109 |
| -12 | 502 | 532 | 544,5 | 0,191 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Термовставка ТХА Э872-000-ХХ-0Х»
ХХ - конструктивное исполнение;
0Х - класс допуска.
ООО «НПЦ «Аналитех» является клиентом АО «НПП «Эталон» более 10 лет.
АО «НПП «Эталон» обеспечивает качество и сроки поставки продукции в строгом соответствии со взятыми на себя договорными обязательствами. Компания обладает необходимыми ресурсами, современным оборудованием и квалифицированными кадрами, позволяющими решать поставленные задачи оперативно.
Выражаем благодарность Елене Викторовне Макаровой, за оперативное решение различных задач, за быстрое предоставление документации по нашим запросам.
Надеемся и в дальнейшем продуктивно сотрудничать и будем рекомендовать АО «НПП «Эталон» как добросовестного поставщика.
директор ООО "НПЦ "Аналитех" В.Л.Жигалов
Вопросы - Ответы
Сотникова Натал... (не проверено)
Добрый день! Мы являемся пользователями газоанализатора ДАГ-510 МН. Подскажите, пожалуйста: термовставка ТХА Э 872 (в составе газоанализатора) - средство измерений неутвержденного типа? Или внесена в госреестр СИ? Если внесена в реестр, сообщите, пожалуйста ее номер в реестре, мне не удалось ее найти. e-mail: cnnnadzor@mail.ru Спасибо!
etalon
Добрый день! Термовставка ТХА Э 872 - средство измерений неутвержденного типа.
