Преобразователи термоэлектрические ТХА 9415
для контроля температуры продуктов сгорания природного газа на агрегатах ГПА-25/76, а также на импортных агрегатах компрессорных станций магистральных газопроводов при скорости потока газа перед защитным экраном рабочего конца термопреобразователя до 70м/сек.
| ТУ 4211-088-02566540-2010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ТХА 9415 |
|
диапазон измеряемых температур, °C |
-40…+800 |
|
номинальная статическая характеристика |
ХА(К) |
|
класс допуска |
1, 2 |
|
показатель тепловой инерции, с |
0,35 |
|
степень защиты от пыли и воды - рис.2; рис.5; - рис.1; рис.3; рис.4 |
IP52 IP54 |
|
материал защитной арматуры: - для D=10 мм. - для D=20 мм. |
Сталь 08Х20Н14С2 Сталь 12X18H10T |
|
исполнение рабочего спая |
изолирован |
|
диапазон условных давлений, МПа |
4,0 |
|
устойчивость к вибрации |
группа исп. F3 |
|
вид климатического исполнения |
Т2, У2 |
|
средняя наработка до отказа, ч |
60 000 |
Тип средства измерения зарегистрирован в Федеральном информационном фонде
по обеспечению единства измерений под № 46538-11
https://fgis.gost.ru/fundmetrology/registry/4/items/357589
|
Рис. 1 ТХА 9415, Штуцер неподвижный |
|||||
|
|
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
||||
|
Класс допуска - 1 |
Класс допуска - 2 |
D |
Материал защитной арматуры |
l |
L |
|
00.00 |
10.00 |
10 |
Сталь 08Х20Н14С2 |
255 |
390 |
|
00.01 |
10.01 |
260 |
395 |
||
|
00.02 |
10.02 |
280 |
415 |
||
|
00.03 |
10.03 |
320 |
455 |
||
|
00.04 |
10.04 |
420 |
555 |
||
|
00.05 |
10.05 |
440 |
575 |
||
|
00.06 |
10.06 |
500 |
635 |
||
|
00.07 |
10.07 |
520 |
655 |
||
|
01.00 |
11.00 |
20 |
Сталь 12X18H10T |
255 |
390 |
|
01.01 |
11.01 |
260 |
395 |
||
|
01.02 |
11.02 |
280 |
415 |
||
|
01.03 |
11.03 |
320 |
455 |
||
|
01.04 |
11.04 |
420 |
555 |
||
|
01.05 |
11.05 |
440 |
575 |
||
|
01.06 |
11.06 |
500 |
635 |
||
|
01.07 |
11.07 |
520 |
655 |
||
|

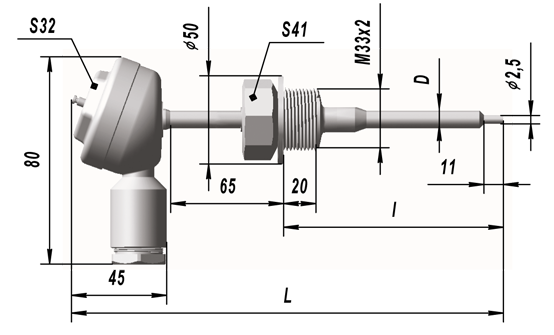

Рис. 3 ТХА 9415, Штуцер неподвижный |
|||||
|
|
|||||
|
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
||||
|
Класс допуска - 1 |
Класс допуска - 2 |
D |
Материал защитной арматуры |
l |
L |
|
20.00 |
30.00 |
10 |
Сталь 08Х20Н14С2 |
255 |
392 |
|
20.01 |
30.01 |
260 |
397 |
||
|
20.02 |
30.02 |
280 |
417 |
||
|
20.03 |
30.03 |
320 |
457 |
||
|
20.04 |
30.04 |
420 |
557 |
||
|
20.05 |
30.05 |
440 |
577 |
||
|
20.06 |
30.06 |
500 |
637 |
||
|
20.07 |
30.07 |
520 |
657 |
||
|
21.00 |
31.00 |
20 |
Сталь 12X18H10T |
255 |
392 |
|
21.01 |
31.01 |
260 |
397 |
||
|
21.02 |
31.02 |
280 |
417 |
||
|
21.03 |
31.03 |
320 |
457 |
||
|
21.04 |
31.04 |
420 |
557 |
||
|
21.05 |
31.05 |
440 |
577 |
||
|
21.06 |
31.06 |
500 |
637 |
||
|
21.07 |
31.07 |
520 |
657 |
||
|

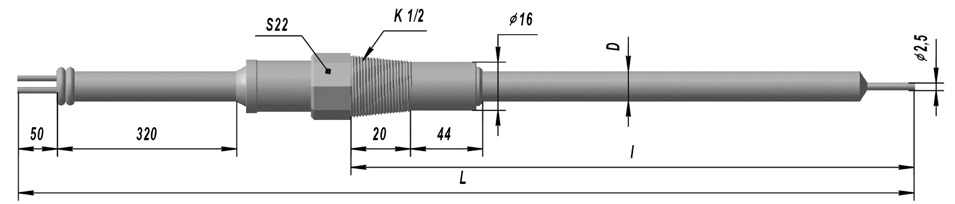

Рис. 2 ТХА 9415, Штуцер неподвижный Материал защитной арматуры - Сталь 08Х20Н14С2 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
|||
|
Класс допуска - 1 |
Класс допуска - 2 |
D |
l |
L |
|
|
|
02 |
12 |
10 |
255 |
666 |
|
03 |
13 |
260 |
671 |
||
|
04 |
14 |
280 |
691 |
||
|
05 |
15 |
320 |
731 |
||
|
06 |
16 |
420 |
831 |
||
|
07 |
17 |
440 |
851 |
||
|
08 |
18 |
500 |
911 |
||
|
09 |
19 |
520 |
931 |
||
|

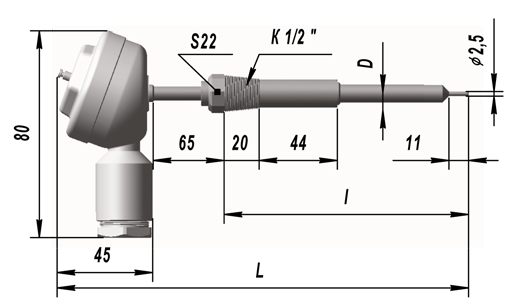

Рис. 4 ТХА 9415 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
||||
|
Класс допуска - 1 |
Класс допуска - 2 |
D |
Материал защитной арматуры |
l |
L |
|
|
|
22 |
32 |
10 |
Сталь 08Х20Н14С2 |
255 |
392 |
|
23 |
33 |
260 |
397 |
|||
|
24 |
34 |
280 |
417 |
|||
|
25 |
35 |
320 |
457 |
|||
|
26 |
36 |
420 |
557 |
|||
|
27 |
37 |
440 |
577 |
|||
|
28 |
38 |
500 |
637 |
|||
|
29 |
39 |
520 |
657 |
|||
|

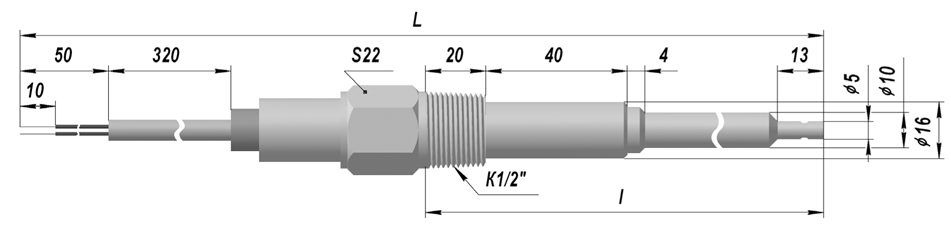

Рис. 5 ТХА 9415, Материал защитной арматуры - Сталь 08Х20Н14С2 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ |
Размеры, мм |
|||
|
Класс допуска - 1 |
Класс допуска - 2 |
D |
l |
L |
|
|
|
40 |
43 |
10 |
260 |
682,5 |
|
41 |
44 |
280 |
702,5 |
||
|
42 |
45 |
320 |
742,5 |
||
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«ТХА 9415-10.01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1. Тип и конструктивное исполнение
2. Вид климатического исполнения
3. Обозначение ТУ
